A71500ABSF,A72000ABSF,A72500ABSF,A73000ABSF,A74000ABSF,A74500ABSF,A75000ABSF
एयरोस्पेस उद्योग उपकरण, असेंबली लाइन उपकरण
स्वचालित रोक
कोहनी रिंच प्रकार
85~600, 600~1400
0.02~10, 10~40, 40~80, 80~120
| SKU: | |
|---|---|
| उपलब्धता स्थिति: | |
| मात्रा: | |
उच्च गुणवत्ता वाली तेल-मुक्त मोटर (एम एंड एल दूसरी पीढ़ी की मोटर) उच्च-परिशुद्धता वाले उद्योगों के लिए उपयुक्त है और इसमें उच्च लॉकिंग दोहराव क्षमता है।
बाहरी टॉर्क समायोजन रिंग टॉर्क मान को समायोजित करना आसान बनाती है।
फॉरवर्ड और रिवर्स स्विच डिज़ाइन उपकरण को आसानी से लॉक करने और स्क्रू हटाने की अनुमति देता है।
90-डिग्री कोहनी का डिज़ाइन संकीर्ण कार्य क्षेत्रों में संचालन की अनुमति देता है।
उच्च गुणवत्ता वाली तेल-मुक्त मोटर (एम एंड एल दूसरी पीढ़ी की मोटर) उच्च-परिशुद्धता वाले उद्योगों के लिए उपयुक्त है और इसमें उच्च लॉकिंग दोहराव क्षमता है।
बाहरी टॉर्क समायोजन रिंग टॉर्क मान को समायोजित करना आसान बनाती है।
फॉरवर्ड और रिवर्स स्विच डिज़ाइन उपकरण को आसानी से लॉक करने और स्क्रू हटाने की अनुमति देता है।
90-डिग्री कोहनी का डिज़ाइन संकीर्ण कार्य क्षेत्रों में संचालन की अनुमति देता है।
नमूना | कोई लोड गति नहीं | वज़न | कुल लंबाई | व्यास | शोर मूल्य | वायुदाब | न्यूनतम पाइप व्यास | दबाव प्रवाह | टॉर्क रेंज | चौकोर सिर | शुद्धता | लॉक करने की क्षमता | |
आरपीएम | किग्रा | मिमी | मिमी | ±2dBA | किग्रा/सेमी² | मिमी | एल/एस | एनएम | वर्ग | % | यांत्रिक दांत | स्वयं दोहन | |
ए71500एबीएसएफ | 700 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 6-18 | 3/8' | ±5 | एम6.2-एम9.2 | M5.0-M7.1 |
A72000ABSF | 430 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 10-25 | 3/8' | ±5 | एम7.5-एम10.0 | M6.0-M8.0 |
A72500ABSF | 350 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 10-28 | 3/8' | ±5 | एम7.5-एम10.8 | एम6.0-एम8.6 |
ए73000एबीएसएफ | 250 | 2.5 | 400 | 42 | 82 | 6.0 | 8.0 | 11 | 10-40 | 1/2' | ±5 | एम7.5-एम11.8 | M6.0-M9.4 |
ए74000एबीएसएफ | 180 | 2.5 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 35-60 | 1/2' | ±5 | एम11.5-एम13.2 | M9.0-M10.8 |
ए74500एबीएसएफ | 130 | 2.6 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 35-70 | 1/2' | ±5 | एम11.5-एम14.0 | M9.0-M11.2 |
A75000ABSF | 100 | 3.0 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 40-120 | 1/2' | ±5 | एम11.8-एम16.8 | एम9.4-एम13.3 |
▲ विशिष्टताएँ बिना किसी पूर्व सूचना के परिवर्तन के अधीन हैं।
★【अनुकूलन】विशिष्ट विशिष्टताओं को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें।
★ [टिप्स] टॉर्क वैल्यू रेंज केवल संदर्भ के लिए है, और वास्तविक टॉर्क प्रदर्शन उपयोग की स्थितियों और पर्यावरण के कारण भिन्न हो सकता है।
★ [टिप] भागों के स्थायित्व को सुनिश्चित करने और उपकरण के जीवन को बढ़ाने के लिए, यह अनुशंसा की जाती है कि ऑपरेशन के दौरान काम करने वाला टॉर्क उपकरण के अधिकतम टॉर्क मूल्य के 70% से अधिक नहीं होना चाहिए। लंबे समय तक उपकरण को उसके अधिकतम टॉर्क पर उपयोग करने से पुर्जे तेजी से खराब हो सकते हैं और उपकरण का जीवन छोटा हो सकता है। इस सिद्धांत का उपयोग उपयुक्त मॉडल के चयन के लिए एक महत्वपूर्ण आधार के रूप में भी किया जा सकता है।
नमूना | कोई लोड गति नहीं | वज़न | कुल लंबाई | व्यास | शोर मूल्य | वायुदाब | न्यूनतम पाइप व्यास | दबाव प्रवाह | टॉर्क रेंज | चौकोर सिर | शुद्धता | लॉक करने की क्षमता | |
आरपीएम | किग्रा | मिमी | मिमी | ±2dBA | किग्रा/सेमी² | मिमी | एल/एस | एनएम | वर्ग | % | यांत्रिक दांत | स्वयं दोहन | |
ए71500एबीएसएफ | 700 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 6-18 | 3/8' | ±5 | एम6.2-एम9.2 | M5.0-M7.1 |
A72000ABSF | 430 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 10-25 | 3/8' | ±5 | एम7.5-एम10.0 | M6.0-M8.0 |
A72500ABSF | 350 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 10-28 | 3/8' | ±5 | एम7.5-एम10.8 | एम6.0-एम8.6 |
ए73000एबीएसएफ | 250 | 2.5 | 400 | 42 | 82 | 6.0 | 8.0 | 11 | 10-40 | 1/2' | ±5 | एम7.5-एम11.8 | M6.0-M9.4 |
ए74000एबीएसएफ | 180 | 2.5 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 35-60 | 1/2' | ±5 | एम11.5-एम13.2 | M9.0-M10.8 |
ए74500एबीएसएफ | 130 | 2.6 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 35-70 | 1/2' | ±5 | एम11.5-एम14.0 | M9.0-M11.2 |
A75000ABSF | 100 | 3.0 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 40-120 | 1/2' | ±5 | एम11.8-एम16.8 | एम9.4-एम13.3 |
▲ विशिष्टताएँ बिना किसी पूर्व सूचना के परिवर्तन के अधीन हैं।
★【अनुकूलन】विशिष्ट विशिष्टताओं को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें।
★ [टिप्स] टॉर्क वैल्यू रेंज केवल संदर्भ के लिए है, और वास्तविक टॉर्क प्रदर्शन उपयोग की स्थितियों और पर्यावरण के कारण भिन्न हो सकता है।
★ [टिप] भागों के स्थायित्व को सुनिश्चित करने और उपकरण के जीवन को बढ़ाने के लिए, यह अनुशंसा की जाती है कि ऑपरेशन के दौरान काम करने वाला टॉर्क उपकरण के अधिकतम टॉर्क मूल्य के 70% से अधिक नहीं होना चाहिए। लंबे समय तक उपकरण को उसके अधिकतम टॉर्क पर उपयोग करने से पुर्जे तेजी से खराब हो सकते हैं और उपकरण का जीवन छोटा हो सकता है। इस सिद्धांत का उपयोग उपयुक्त मॉडल के चयन के लिए एक महत्वपूर्ण आधार के रूप में भी किया जा सकता है।
1. टॉर्क म्यान
ऑपरेटर को टॉर्क को अनुचित तरीके से समायोजित करने से रोकने के लिए, इस सुरक्षा डिज़ाइन का उद्देश्य टॉर्क मान को मानक मूल्य पर सेट करना है। उसी समय, जब वायवीय उपकरण संचालित होते हैं, तो टॉर्क शीथ की विशेष संरचना एक आवश्यक डिज़ाइन होती है। सुरक्षा कारणों से और उपकरण की क्षति के कारण होने वाले प्रभाव से बचने के लिए, कृपया उपकरण को इस ऑपरेटिंग निर्देशों के अनुसार संचालित करें, और कृपया निम्नलिखित बातों पर विशेष ध्यान दें: टॉर्क शीथ की सुरक्षा के बिना इस वायवीय उपकरण को संचालित करना निषिद्ध है।
2. वायु सेवन अखरोट
मुख्य वायु दबाव स्रोत और दैनिक रखरखाव के लिए तेल भरने वाले छेद के लिए, मूल कारखाने द्वारा प्रदान किए गए 1/4' पाइप जोड़ का उपयोग करें, जिसे विभिन्न विशिष्टताओं (पीटी19, एनपीटी18, पीएस19) के साथ मिलान किया जा सकता है। असेंबली से पहले, कृपया इस तथ्य पर ध्यान दें कि पाइप में कोई विदेशी वस्तु नहीं है। ★ मूल कारखाने द्वारा प्रदान किए गए पाइप जोड़ों के अलावा अन्य पाइप जोड़ों का उपयोग न करें, क्योंकि असमान पाइप जोड़ों से भागों को नुकसान होगा (दांत फिसलने) और एयर इनलेट नट के बाद हवा का रिसाव होगा अधिक कड़ा होना, आदि
3. रिंच
मिश्रित सामग्री डिज़ाइन में लोहे की चादरें हैं और यह गर्मी प्रतिरोधी प्लास्टिक से ढकी हुई है। रिंच दबाने से वायवीय उपकरण तुरंत चालू हो सकता है। जब फास्टनर को सेट टॉर्क के साथ लॉक कर दिया जाता है, तो वायवीय उपकरण तुरंत चलना बंद कर देगा। इस समय, रीसेट करने के लिए रिंच को छोड़ दें।
4. फॉरवर्ड और रिवर्स स्विच
इस फॉरवर्ड और रिवर्स स्विच के सुविधाजनक डिज़ाइन के साथ, ऑपरेटर इस डिज़ाइन के माध्यम से मोटर रोटेशन की दिशा को जल्दी से समायोजित और बदल सकता है।
5. टॉर्क विधि को समायोजित करें
बड़े (तंग) और छोटे (ढीले) के टॉर्क को समायोजित करना आसान है। कसने के लिए टॉर्क एडजस्टमेंट रिंग को दाईं ओर घुमाएं और टॉर्क बढ़ जाएगा। समायोजन रिंग को ढीला करने के लिए बाईं ओर मोड़ें और टॉर्क कम हो जाएगा।
[उपकरण के बड़े टॉर्क के कारण, सुरक्षा कारणों से, कृपया उपकरण को एक शिकंजा में जकड़ें; चेतावनी: अनुचित संचालन से उपकरण को नुकसान हो सकता है। 】

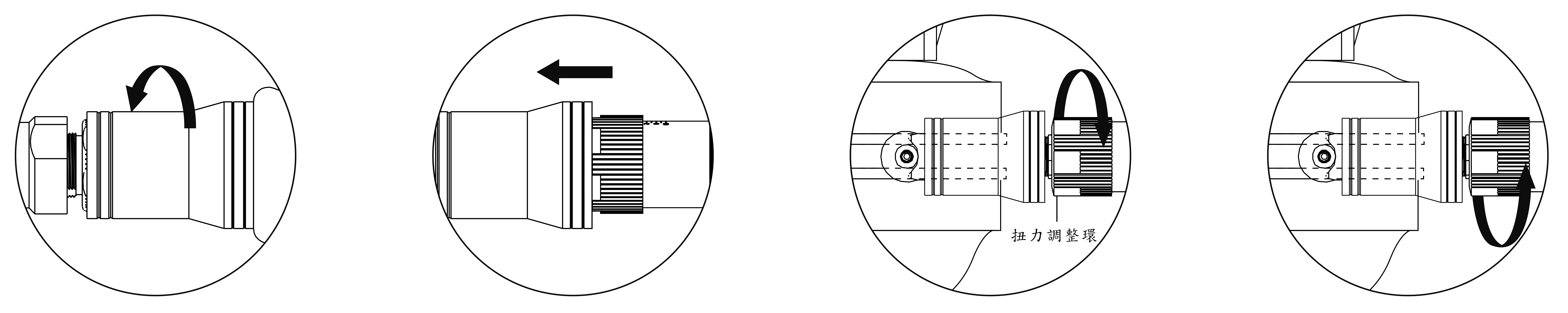

6. A71500~72500ABSF मॉडल - मानक टॉर्क समायोजन विधि

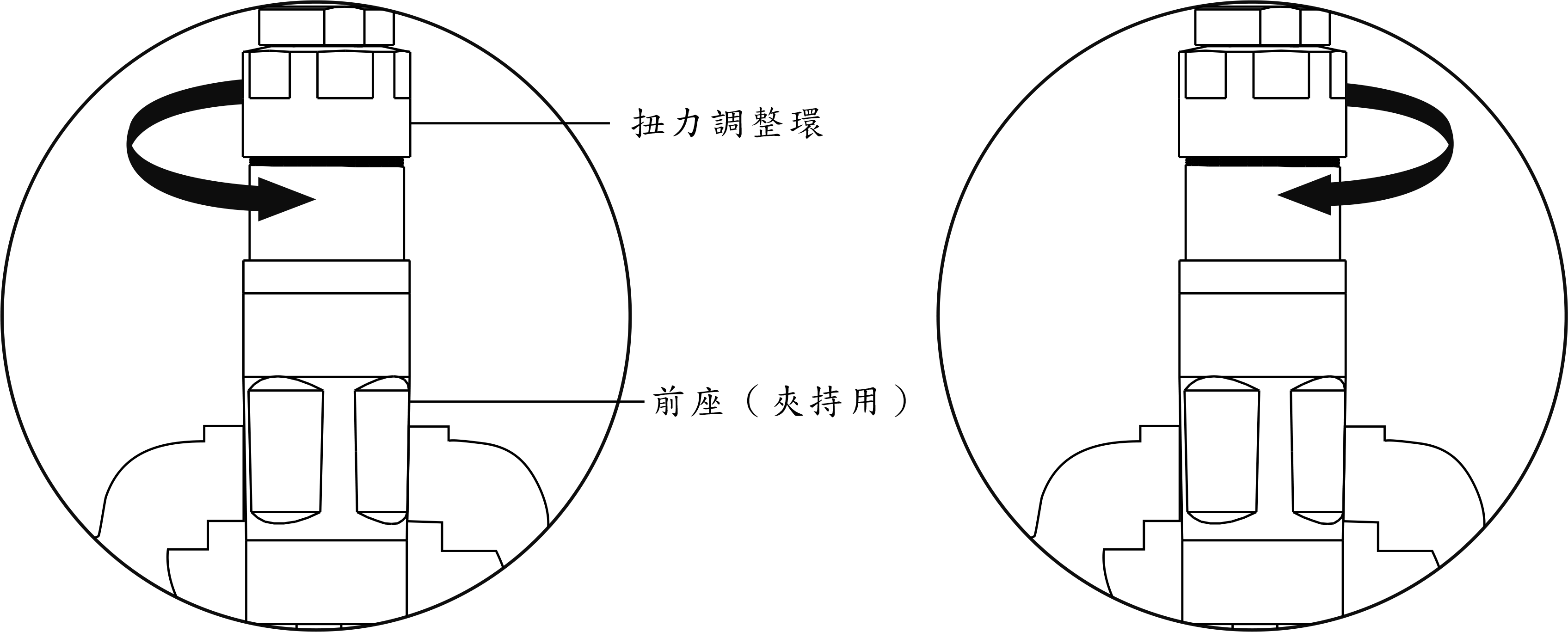

7. A73000~75000ABSF मॉडल - मानक टॉर्क समायोजन विधि
1. टॉर्क म्यान
ऑपरेटर को टॉर्क को अनुचित तरीके से समायोजित करने से रोकने के लिए, इस सुरक्षा डिज़ाइन का उद्देश्य टॉर्क मान को मानक मूल्य पर सेट करना है। उसी समय, जब वायवीय उपकरण संचालित होते हैं, तो टॉर्क शीथ की विशेष संरचना एक आवश्यक डिज़ाइन होती है। सुरक्षा कारणों से और उपकरण की क्षति के कारण होने वाले प्रभाव से बचने के लिए, कृपया उपकरण को इस ऑपरेटिंग निर्देशों के अनुसार संचालित करें, और कृपया निम्नलिखित बातों पर विशेष ध्यान दें: टॉर्क शीथ की सुरक्षा के बिना इस वायवीय उपकरण को संचालित करना निषिद्ध है।
2. वायु सेवन अखरोट
मुख्य वायु दबाव स्रोत और दैनिक रखरखाव के लिए तेल भरने वाले छेद के लिए, मूल कारखाने द्वारा प्रदान किए गए 1/4' पाइप जोड़ का उपयोग करें, जिसे विभिन्न विशिष्टताओं (पीटी19, एनपीटी18, पीएस19) के साथ मिलान किया जा सकता है। असेंबली से पहले, कृपया इस तथ्य पर ध्यान दें कि पाइप में कोई विदेशी वस्तु नहीं है। ★ मूल कारखाने द्वारा प्रदान किए गए पाइप जोड़ों के अलावा अन्य पाइप जोड़ों का उपयोग न करें, क्योंकि असमान पाइप जोड़ों से भागों को नुकसान होगा (दांत फिसलने) और एयर इनलेट नट के बाद हवा का रिसाव होगा अधिक कड़ा होना, आदि
3. रिंच
मिश्रित सामग्री डिज़ाइन में लोहे की चादरें हैं और यह गर्मी प्रतिरोधी प्लास्टिक से ढकी हुई है। रिंच दबाने से वायवीय उपकरण तुरंत चालू हो सकता है। जब फास्टनर को सेट टॉर्क के साथ लॉक कर दिया जाता है, तो वायवीय उपकरण तुरंत चलना बंद कर देगा। इस समय, रीसेट करने के लिए रिंच को छोड़ दें।
4. फॉरवर्ड और रिवर्स स्विच
इस फॉरवर्ड और रिवर्स स्विच के सुविधाजनक डिज़ाइन के साथ, ऑपरेटर इस डिज़ाइन के माध्यम से मोटर रोटेशन की दिशा को जल्दी से समायोजित और बदल सकता है।
5. टॉर्क विधि को समायोजित करें
बड़े (तंग) और छोटे (ढीले) के टॉर्क को समायोजित करना आसान है। कसने के लिए टॉर्क एडजस्टमेंट रिंग को दाईं ओर घुमाएं और टॉर्क बढ़ जाएगा। समायोजन रिंग को ढीला करने के लिए बाईं ओर मोड़ें और टॉर्क कम हो जाएगा।
[उपकरण के बड़े टॉर्क के कारण, सुरक्षा कारणों से, कृपया उपकरण को एक शिकंजा में जकड़ें; चेतावनी: अनुचित संचालन से उपकरण को नुकसान हो सकता है। 】
6. A71500~72500ABSF मॉडल - मानक टॉर्क समायोजन विधि
7. A73000~75000ABSF मॉडल - मानक टॉर्क समायोजन विधि
Q1: टूल का अनुशंसित ऑपरेटिंग टॉर्क क्या है? सही मॉडल कैसे चुनें?
उत्तर: भागों के स्थायित्व को सुनिश्चित करने और उपकरण के जीवन को बढ़ाने के लिए, यह अनुशंसा की जाती है कि ऑपरेशन के दौरान कार्यशील टॉर्क उपकरण के अधिकतम टॉर्क मूल्य के 70% से अधिक नहीं होना चाहिए। उदाहरण के लिए, यदि इस उपकरण का अधिकतम टॉर्क 40N·m है, तो यह अनुशंसा की जाती है कि वास्तविक ऑपरेटिंग टॉर्क को 30N·m के भीतर नियंत्रित किया जाए।
उदाहरण के लिए: यदि ग्राहक की वास्तविक कामकाजी आवश्यकता 40N·m है, तो यह सुनिश्चित करने के लिए कि उपकरण एक सुरक्षित सीमा के भीतर स्थिर रूप से संचालित होता है और इसकी सेवा जीवन को बढ़ाता है, इसे उच्च टॉर्क मॉडल, जैसे A74000ABSF या A74500ABSF में अपग्रेड करने की अनुशंसा की जाती है।

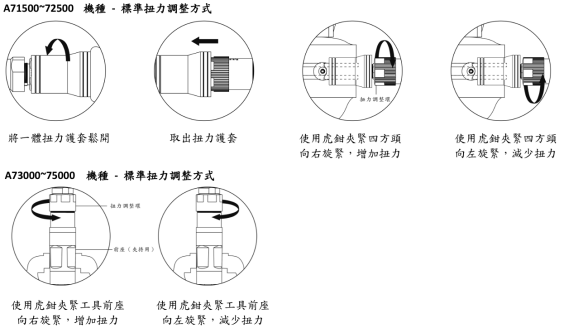

Q2: हाई-टॉर्क ऑयल-फ्री सीरीज़ के टॉर्क को कैसे समायोजित करें?
ए: जब टॉर्क बड़ा (तंग) या छोटा (ढीला) हो तो टॉर्क को समायोजित करना आसान होता है। कसने के लिए टॉर्क एडजस्टमेंट रिंग को दाईं ओर घुमाएं, और टॉर्क बढ़ जाता है। समायोजन रिंग को ढीला करने के लिए बाईं ओर घुमाएँ, और टॉर्क कम हो जाता है और छोटा हो जाता है।
[उपकरण के बड़े टॉर्क के कारण, सुरक्षा कारणों से, कृपया उपकरण को एक शिकंजा में जकड़ें; चेतावनी: अनुचित संचालन से उपकरण को नुकसान हो सकता है। 】
Q3: हाई-टॉर्क एल्बो सेट को कैसे अलग और असेंबल करें?
उत्तर: कृपया वायवीय उपकरण डिस्सेम्बली ट्यूटोरियल देखें | हाई-टॉर्क एल्बो सेट डिस्सेम्बली और असेंबली संपूर्ण निर्देश वीडियो।
Q4: क्या तेल मुक्त वायवीय उपकरणों को अतिरिक्त उपकरण की आवश्यकता होती है?
उत्तर: हां, नमी को प्रभावी ढंग से फ़िल्टर करने और उपकरण के आंतरिक तंत्र को नुकसान पहुंचाने से बचने के लिए तेल मुक्त वायवीय उपकरणों को एयर ड्रायर के साथ उपयोग करने की आवश्यकता होती है।
Q1: टूल का अनुशंसित ऑपरेटिंग टॉर्क क्या है? सही मॉडल कैसे चुनें?
उत्तर: भागों के स्थायित्व को सुनिश्चित करने और उपकरण के जीवन को बढ़ाने के लिए, यह अनुशंसा की जाती है कि ऑपरेशन के दौरान कार्यशील टॉर्क उपकरण के अधिकतम टॉर्क मूल्य के 70% से अधिक नहीं होना चाहिए। उदाहरण के लिए, यदि इस उपकरण का अधिकतम टॉर्क 40N·m है, तो यह अनुशंसा की जाती है कि वास्तविक ऑपरेटिंग टॉर्क को 30N·m के भीतर नियंत्रित किया जाए।
उदाहरण के लिए: यदि ग्राहक की वास्तविक कामकाजी आवश्यकता 40N·m है, तो यह सुनिश्चित करने के लिए कि उपकरण एक सुरक्षित सीमा के भीतर स्थिर रूप से संचालित होता है और इसकी सेवा जीवन को बढ़ाता है, इसे उच्च टॉर्क मॉडल, जैसे A74000ABSF या A74500ABSF में अपग्रेड करने की अनुशंसा की जाती है।
Q2: हाई-टॉर्क ऑयल-फ्री सीरीज़ के टॉर्क को कैसे समायोजित करें?
ए: जब टॉर्क बड़ा (तंग) या छोटा (ढीला) हो तो टॉर्क को समायोजित करना आसान होता है। कसने के लिए टॉर्क एडजस्टमेंट रिंग को दाईं ओर घुमाएं, और टॉर्क बढ़ जाता है। समायोजन रिंग को ढीला करने के लिए बाईं ओर घुमाएँ, और टॉर्क कम हो जाता है और छोटा हो जाता है।
[उपकरण के बड़े टॉर्क के कारण, सुरक्षा कारणों से, कृपया उपकरण को एक शिकंजा में जकड़ें; चेतावनी: अनुचित संचालन से उपकरण को नुकसान हो सकता है। 】
Q3: हाई-टॉर्क एल्बो सेट को कैसे अलग और असेंबल करें?
उत्तर: कृपया वायवीय उपकरण डिस्सेम्बली ट्यूटोरियल देखें | हाई-टॉर्क एल्बो सेट डिस्सेम्बली और असेंबली संपूर्ण निर्देश वीडियो।
Q4: क्या तेल मुक्त वायवीय उपकरणों को अतिरिक्त उपकरण की आवश्यकता होती है?
उत्तर: हां, नमी को प्रभावी ढंग से फ़िल्टर करने और उपकरण के आंतरिक तंत्र को नुकसान पहुंचाने से बचने के लिए तेल मुक्त वायवीय उपकरणों को एयर ड्रायर के साथ उपयोग करने की आवश्यकता होती है।
