A10LB,A20LB,A30LB,A35LB,A38LB,A40LB,A45LB,A48LB,A50LB,A55LB,A60LB,A65LB,A68LB
असेंबली लाइन उपकरण
रिंच ड्राइवर प्रकार
85~600, 600~1400, 1400~2200
0.2~100, 100~400
| SKU: | |
|---|---|
| उपलब्धता स्थिति: | |
| मात्रा: | |
त्वरित समायोजन के लिए टॉर्क रिटेंशन सिस्टम या रिटेनिंग रिंग का उपयोग न करने का विकल्प।
पेटेंट मोटर 30% अधिक अश्वशक्ति, कम शोर और कम कंपन प्रदान करती है।

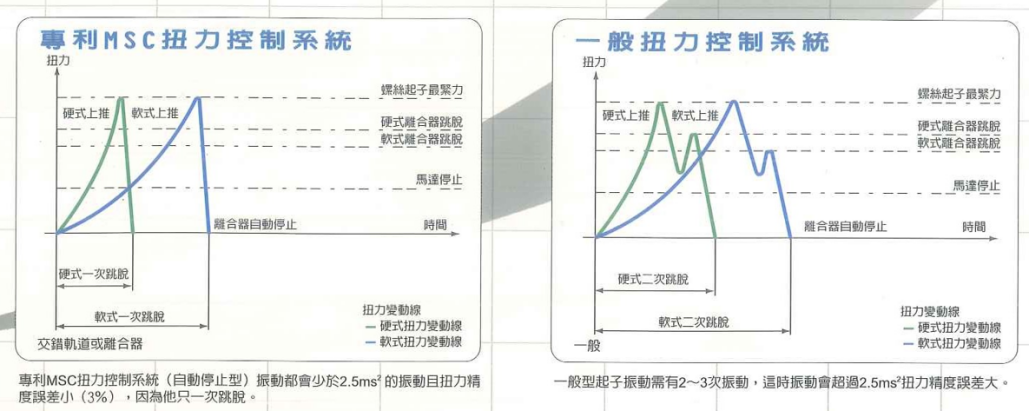

±3% तक की सटीकता के साथ कंपित ट्रैक क्लच।
बाहरी रूप से समायोज्य टॉर्क डिज़ाइन इसे एक हाथ से संचालित करना आसान और सुविधाजनक बनाता है।
त्वरित समायोजन के लिए टॉर्क रिटेंशन सिस्टम या रिटेनिंग रिंग का उपयोग न करने का विकल्प।
पेटेंट मोटर 30% अधिक अश्वशक्ति, कम शोर और कम कंपन प्रदान करती है।
±3% तक की सटीकता के साथ कंपित ट्रैक क्लच।
बाहरी रूप से समायोज्य टॉर्क डिज़ाइन इसे एक हाथ से संचालित करना आसान और सुविधाजनक बनाता है।
नमूना | रफ़्तार | वज़न | लंबाई | व्यास | वायुदाब | न्यूनतम पाइप व्यास | वायु की खपत | टॉर्क रेंज | शुद्धता | लॉक करने की क्षमता | |
यांत्रिक दांत | स्वयं दोहन | ||||||||||
आरपीएम | g | मिमी | मिमी | किग्रा/सेमी² | मिमी | मी³/मिनट | केजीएफ-सेमी | % | |||
ए10एलबी | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 0.5-2 | ±3 | एम1.4-एम2.2 | एम1.1-एम1.7 |
ए20एलबी | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 1-8 | ±3 | एम1.7-एम3.4 | एम1.4-एम2.7 |
ए30एलबी | 1800 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | एम2.5-एम4.3 | एम2.0-एम3.4 |
ए35एलबी | 2200 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | एम2.5-एम4.5 | एम2.0-एम3.5 |
ए38एलबी | 1800 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | एम2.2-एम4.8 | एम1.7-एम3.8 |
ए40एलबी | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | एम2.8-एम5.0 | एम2.3-एम4.1 |
ए45एलबी | 800 | 520 | 210 | 29 | 6.0 | 6.35 | 0.28 | 8-40 | ±3 | एम3.4-एम5.6 | एम2.7-एम4.5 |
ए48एलबी | 1700 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | एम2.8-एम5.8 | एम2.3-एम4.5 |
ए50एलबी | 1400 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | एम3.2-एम6.0 | एम2.6-एम4.8 |
ए55एलबी | 1000 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | एम3.2-एम6.5 | एम2.6-एम5.2 |
ए60एलबी | 550 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | एम3.3-एम6.0 |
ए65एलबी | 300 | 840 | 245 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | एम4.1-एम7.1 |
ए68एलबी | 250 | 840 | 245 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | एम4.8-एम8.6 |
▲ विशिष्टताएँ बिना किसी पूर्व सूचना के परिवर्तन के अधीन हैं।
★【अनुकूलन】विशिष्ट विशिष्टताओं को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें।
★ [टिप्स] टॉर्क वैल्यू रेंज केवल संदर्भ के लिए है, और वास्तविक टॉर्क प्रदर्शन उपयोग की स्थितियों और पर्यावरण के कारण भिन्न हो सकता है।
★ [टिप] भागों के स्थायित्व को सुनिश्चित करने और उपकरण के जीवन को बढ़ाने के लिए, यह अनुशंसा की जाती है कि ऑपरेशन के दौरान काम करने वाला टॉर्क उपकरण के अधिकतम टॉर्क मूल्य के 70% से अधिक नहीं होना चाहिए। लंबे समय तक उपकरण को उसके अधिकतम टॉर्क पर उपयोग करने से पुर्जे तेजी से खराब हो सकते हैं और उपकरण का जीवन छोटा हो सकता है। इस सिद्धांत का उपयोग उपयुक्त मॉडल के चयन के लिए एक महत्वपूर्ण आधार के रूप में भी किया जा सकता है।
नमूना | रफ़्तार | वज़न | लंबाई | व्यास | वायुदाब | न्यूनतम पाइप व्यास | वायु की खपत | टॉर्क रेंज | शुद्धता | लॉक करने की क्षमता | |
यांत्रिक दांत | स्वयं दोहन | ||||||||||
आरपीएम | g | मिमी | मिमी | किग्रा/सेमी² | मिमी | मी³/मिनट | केजीएफ-सेमी | % | |||
ए10एलबी | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 0.5-2 | ±3 | एम1.4-एम2.2 | एम1.1-एम1.7 |
ए20एलबी | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 1-8 | ±3 | एम1.7-एम3.4 | एम1.4-एम2.7 |
ए30एलबी | 1800 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | एम2.5-एम4.3 | एम2.0-एम3.4 |
ए35एलबी | 2200 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | एम2.5-एम4.5 | एम2.0-एम3.5 |
ए38एलबी | 1800 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | एम2.2-एम4.8 | एम1.7-एम3.8 |
ए40एलबी | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | एम2.8-एम5.0 | एम2.3-एम4.1 |
ए45एलबी | 800 | 520 | 210 | 29 | 6.0 | 6.35 | 0.28 | 8-40 | ±3 | एम3.4-एम5.6 | एम2.7-एम4.5 |
ए48एलबी | 1700 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | एम2.8-एम5.8 | एम2.3-एम4.5 |
ए50एलबी | 1400 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | एम3.2-एम6.0 | एम2.6-एम4.8 |
ए55एलबी | 1000 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | एम3.2-एम6.5 | एम2.6-एम5.2 |
ए60एलबी | 550 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | एम3.3-एम6.0 |
ए65एलबी | 300 | 840 | 245 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | एम4.1-एम7.1 |
ए68एलबी | 250 | 840 | 245 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | एम4.8-एम8.6 |
▲ विशिष्टताएँ बिना किसी पूर्व सूचना के परिवर्तन के अधीन हैं।
★【अनुकूलन】विशिष्ट विशिष्टताओं को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें।
★ [टिप्स] टॉर्क वैल्यू रेंज केवल संदर्भ के लिए है, और वास्तविक टॉर्क प्रदर्शन उपयोग की स्थितियों और पर्यावरण के कारण भिन्न हो सकता है।
★ [टिप] भागों के स्थायित्व को सुनिश्चित करने और उपकरण के जीवन को बढ़ाने के लिए, यह अनुशंसा की जाती है कि ऑपरेशन के दौरान काम करने वाला टॉर्क उपकरण के अधिकतम टॉर्क मूल्य के 70% से अधिक नहीं होना चाहिए। लंबे समय तक उपकरण को उसके अधिकतम टॉर्क पर उपयोग करने से पुर्जे तेजी से खराब हो सकते हैं और उपकरण का जीवन छोटा हो सकता है। इस सिद्धांत का उपयोग उपयुक्त मॉडल के चयन के लिए एक महत्वपूर्ण आधार के रूप में भी किया जा सकता है।
एक यात्रा, कम त्रुटि, टॉर्क दोहराने योग्यता ±3%
एक यात्रा, कम त्रुटि, टॉर्क दोहराने योग्यता ±3%
Q1: वाल्व शाफ्ट स्प्रिंग (केवल एलबी और एबी मॉडल) को कैसे बदलें?
उत्तर: कृपया वायवीय उपकरण डिस्सेम्बली ट्यूटोरियल देखें | वाल्व शाफ्ट स्प्रिंग हटाना + इंस्टालेशन पूरी प्रक्रिया वीडियो।
Q2: उपकरण संचालित करते समय किन टॉर्क सिद्धांतों पर ध्यान दिया जाना चाहिए?
उत्तर: भागों के स्थायित्व को सुनिश्चित करने और उपकरण के जीवन को बढ़ाने के लिए, यह अनुशंसा की जाती है कि ऑपरेशन के दौरान कार्यशील टॉर्क उपकरण के अधिकतम टॉर्क मूल्य के 70% से अधिक नहीं होना चाहिए। लंबे समय तक उपकरण को उसके अधिकतम टॉर्क पर उपयोग करने से पुर्जे तेजी से खराब हो सकते हैं और उपकरण का जीवन छोटा हो सकता है। इस सिद्धांत का उपयोग उपयुक्त मॉडल के चयन के लिए एक महत्वपूर्ण आधार के रूप में भी किया जा सकता है।
Q3: टूल का अनुशंसित ऑपरेटिंग टॉर्क क्या है? सही मॉडल कैसे चुनें?
उत्तर: भागों के स्थायित्व को सुनिश्चित करने और उपकरण के जीवन को बढ़ाने के लिए, यह अनुशंसा की जाती है कि ऑपरेशन के दौरान कार्यशील टॉर्क उपकरण के अधिकतम टॉर्क मूल्य के 70% से अधिक नहीं होना चाहिए। उदाहरण के लिए, यदि इस उपकरण का अधिकतम टॉर्क 40N·m है, तो यह अनुशंसा की जाती है कि वास्तविक ऑपरेटिंग टॉर्क को 30N·m के भीतर नियंत्रित किया जाए।
उदाहरण के लिए: यदि ग्राहक की वास्तविक कामकाजी आवश्यकता 40N·m है, तो यह सुनिश्चित करने के लिए कि उपकरण एक सुरक्षित सीमा के भीतर स्थिर रूप से संचालित होता है और इसकी सेवा जीवन को बढ़ाता है, इसे उच्च टॉर्क मॉडल, जैसे A74000ABSF या A74500ABSF में अपग्रेड करने की अनुशंसा की जाती है।
Q4: आगे और पीछे की दिशा कैसे बदलें?
उत्तर: कृपया मोटर रोटेशन दिशा निर्धारित करने के लिए फॉरवर्ड और रिवर्स स्विच (आर: फॉरवर्ड/एल: रिवर्स) को धीरे से संचालित करें। स्विच करने से पहले टूल को बंद करने की अनुशंसा की जाती है।
Q1: वाल्व शाफ्ट स्प्रिंग (केवल एलबी और एबी मॉडल) को कैसे बदलें?
उत्तर: कृपया वायवीय उपकरण डिस्सेम्बली ट्यूटोरियल देखें | वाल्व शाफ्ट स्प्रिंग हटाना + इंस्टालेशन पूरी प्रक्रिया वीडियो।
Q2: उपकरण संचालित करते समय किन टॉर्क सिद्धांतों पर ध्यान दिया जाना चाहिए?
उत्तर: भागों के स्थायित्व को सुनिश्चित करने और उपकरण के जीवन को बढ़ाने के लिए, यह अनुशंसा की जाती है कि ऑपरेशन के दौरान कार्यशील टॉर्क उपकरण के अधिकतम टॉर्क मूल्य के 70% से अधिक नहीं होना चाहिए। लंबे समय तक उपकरण को उसके अधिकतम टॉर्क पर उपयोग करने से पुर्जे तेजी से खराब हो सकते हैं और उपकरण का जीवन छोटा हो सकता है। इस सिद्धांत का उपयोग उपयुक्त मॉडल के चयन के लिए एक महत्वपूर्ण आधार के रूप में भी किया जा सकता है।
Q3: टूल का अनुशंसित ऑपरेटिंग टॉर्क क्या है? सही मॉडल कैसे चुनें?
उत्तर: भागों के स्थायित्व को सुनिश्चित करने और उपकरण के जीवन को बढ़ाने के लिए, यह अनुशंसा की जाती है कि ऑपरेशन के दौरान कार्यशील टॉर्क उपकरण के अधिकतम टॉर्क मूल्य के 70% से अधिक नहीं होना चाहिए। उदाहरण के लिए, यदि इस उपकरण का अधिकतम टॉर्क 40N·m है, तो यह अनुशंसा की जाती है कि वास्तविक ऑपरेटिंग टॉर्क को 30N·m के भीतर नियंत्रित किया जाए।
उदाहरण के लिए: यदि ग्राहक की वास्तविक कामकाजी आवश्यकता 40N·m है, तो यह सुनिश्चित करने के लिए कि उपकरण एक सुरक्षित सीमा के भीतर स्थिर रूप से संचालित होता है और इसकी सेवा जीवन को बढ़ाता है, इसे उच्च टॉर्क मॉडल, जैसे A74000ABSF या A74500ABSF में अपग्रेड करने की अनुशंसा की जाती है।
Q4: आगे और पीछे की दिशा कैसे बदलें?
उत्तर: कृपया मोटर रोटेशन दिशा निर्धारित करने के लिए फॉरवर्ड और रिवर्स स्विच (आर: फॉरवर्ड/एल: रिवर्स) को धीरे से संचालित करें। स्विच करने से पहले टूल को बंद करने की अनुशंसा की जाती है।
