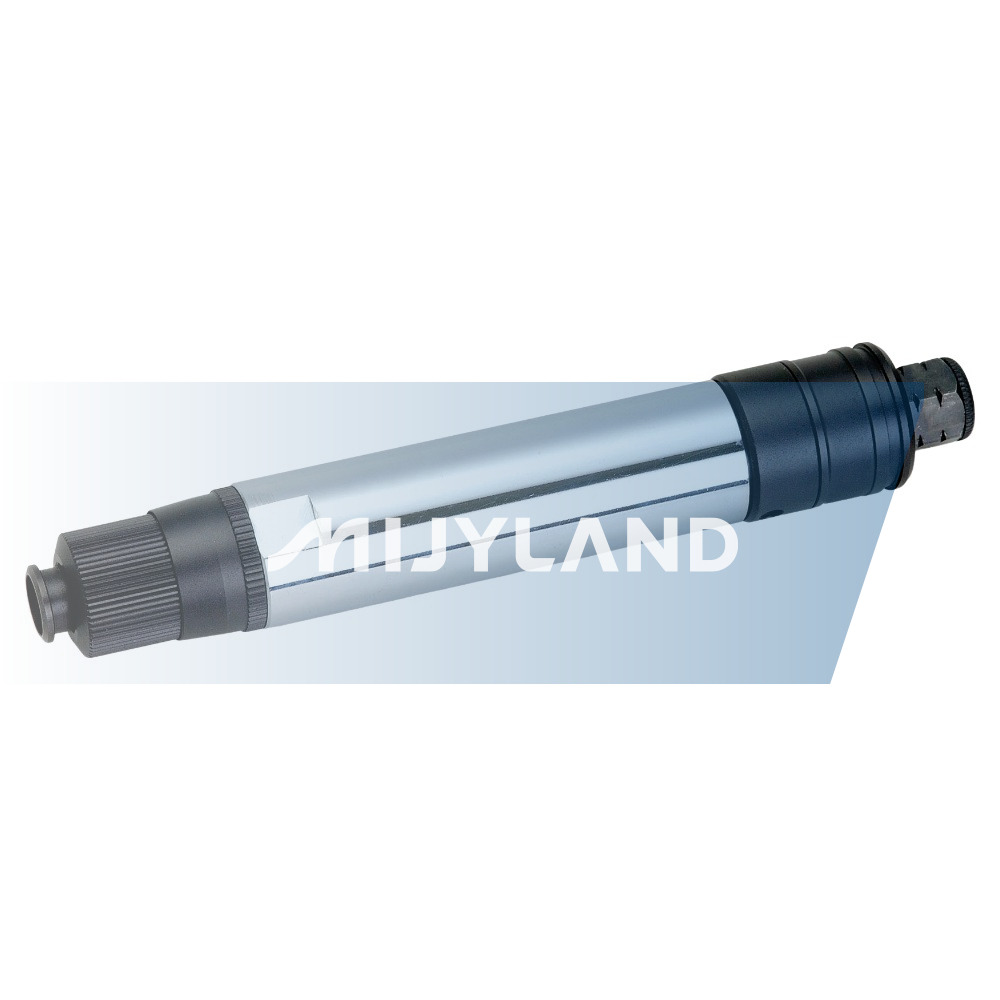

टी-एमपीसी श्रृंखला | स्वचालित वायवीय पेचकश - एक छेद प्रेस

▲   विशिष्टताएँ बिना किसी पूर्व सूचना के परिवर्तन के अधीन हैं।
★【अनुकूलन】विशिष्ट विशिष्टताओं को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें।
★ [टिप्स] टॉर्क वैल्यू रेंज केवल संदर्भ के लिए है, और वास्तविक टॉर्क प्रदर्शन उपयोग की स्थितियों और पर्यावरण के कारण भिन्न हो सकता है।
★ [टिप] भागों के स्थायित्व को सुनिश्चित करने और उपकरण के जीवन को बढ़ाने के लिए, यह अनुशंसा की जाती है कि ऑपरेशन के दौरान काम करने वाला टॉर्क उपकरण के अधिकतम टॉर्क मूल्य के 70% से अधिक नहीं होना चाहिए। लंबे समय तक उपकरण को उसके अधिकतम टॉर्क पर उपयोग करने से पुर्जे तेजी से खराब हो सकते हैं और उपकरण का जीवन छोटा हो सकता है। इस सिद्धांत का उपयोग उपयुक्त मॉडल के चयन के लिए एक महत्वपूर्ण आधार के रूप में भी किया जा सकता है।

उत्पाद संरचना

स्थापना निर्देश

• पीएलसी स्वचालन उपकरण सटीक टॉर्क नियंत्रण के लिए एम5 सिग्नल होल से जुड़ सकते हैं और फ्लोटिंग ताले, फिसलने वाले दांतों या लापता ताले को रोक सकते हैं।

• जब लोड पूर्व निर्धारित टॉर्क मान तक पहुंच जाता है, तो वायवीय स्क्रूड्राइवर क्लच ट्रिप हो जाएगा और मोटर स्वचालित रूप से चलना बंद कर देगी।

• पाइपलाइनों को कॉन्फ़िगर करते समय, पानी फिल्टर, दबाव विनियमन वाल्व, तेल इंजेक्टर और अन्य उपकरण स्थापित करने की आवश्यकता होती है।

• वायु दाब पाइप व्यास और कार्यशील वायु दाब के चयन के लिए, कृपया वायवीय पेचकश की विशिष्टता तालिका देखें।

• स्वचालित उपकरण स्थापित करते समय, यह सुनिश्चित करने के लिए एक त्वरित निकास वाल्व स्थापित किया जाना चाहिए कि उपकरण पाइपलाइन वायु दबाव से बाधित न हों।

• वायवीय स्क्रूड्राइवर के M5 सिग्नल कनेक्टर से कनेक्ट करने के लिए एक प्रेशर सेंसर का उपयोग करें।

स्वचालित M5 सिग्नल होल सिग्नल संदर्भ

• P1 स्क्रूड्राइवर चालू होने पर M5 सिग्नल छेद द्वारा पता लगाए गए दबाव को इंगित करता है।

• P0 का मतलब है कि जब टॉर्क लक्ष्य मान तक पहुंचता है, तो M5 सिग्नल छेद हवा के दबाव को चालू से बंद में बदल देगा, और दबाव मान शून्य होगा।

• दबाव स्विच P1 और P0 क्रमशः चालू और बंद दर्शाते हैं, और PLC को इस तरह से सूचित किया जाता है।

• Ts1 टॉलरेंस ज़ोन से कम है, जिसका अर्थ है फ्लोटिंग लॉक, Ts2 लॉकिंग टॉलरेंस ज़ोन में है, जिसका अर्थ है कि लॉकिंग पूरी हो गई है, और Ts3, जो टॉलरेंस ज़ोन से अधिक है, का मतलब है कि स्क्रू फिसल रहा है।

• Q1: नए उपकरण का उपयोग करने से पहले क्या तैयारी करनी होगी?

  उत्तर: इसे पहली बार उपयोग करने से पहले, कृपया लॉकिंग ऑपरेशन के साथ आगे बढ़ने से पहले उपकरण के अंदर अतिरिक्त चिकनाई वाले तेल को निकालने के लिए 6 किग्रा/सेमी² के उच्च दबाव का उपयोग करें। अन्यथा, कम वोल्टेज पर काम करने पर मोटर सुचारू रूप से नहीं चल सकेगी।




• Q2: उपकरण यह कैसे निर्धारित करता है कि टॉर्क मानक तक पहुंचता है?

  उत्तर: जब लोड पूर्व निर्धारित टॉर्क मान तक पहुंच जाता है, तो क्लच स्वचालित रूप से ट्रिप हो जाएगा और लॉकिंग सटीकता और सुरक्षा सुनिश्चित करने के लिए मोटर चलना बंद कर देगा।




• Q3: क्या गैर-मूल पाइप जोड़ों का उपयोग किया जा सकता है?

  उत्तर: अनुशंसित नहीं. गैर-मूल पाइप जोड़ों की गुणवत्ता अलग-अलग होती है, जिसके कारण एयर इनलेट नट अधिक कड़ा हो सकता है, जिससे फिसलन, वायु रिसाव या भागों की क्षति जैसी समस्याएं हो सकती हैं, जिससे उपकरण जीवन और परिचालन सुरक्षा प्रभावित हो सकती है।




• Q4: पाइप जोड़ स्थापित करने से पहले मुझे क्या ध्यान देना चाहिए?

  उत्तर: कृपया पहले पुष्टि करें कि पाइप में कोई बाहरी पदार्थ नहीं है और सुनिश्चित करें कि जोड़ साफ और क्षतिग्रस्त नहीं है। सही स्थापना से वायुदाब की असामान्यताओं और उपकरण की खराबी से बचा जा सकता है।
