T10MB/OE,T20MB/OE,T30MB/OE,T35MB/OE,T38MB/OE,T40MB/OE,T45MB/OE,T48MB/OE,T50MB/OE,T55MB/OE,T60MB/OE,T65MB/OE,T68MB/OE
स्वचालित औद्योगिक उपकरण
स्वचालित रोक, टॉर्क सहायता भुजा
स्वचालित वेंटिलेशन पेचकश प्रकार
85~600, 600~1400, 1400~2200
0.2~100, 100~400
| SKU: | |
|---|---|
| उपलब्धता स्थिति: | |
| मात्रा: | |
जब लोड पूर्व निर्धारित टॉर्क मान तक पहुंच जाएगा, तो एयर मोटर स्वचालित रूप से बंद हो जाएगी।
दो-छेद वेंटिलेशन शुरू होता है, केवल आगे की ओर घूमता है (लॉकिंग स्क्रू), पर्यावरण के अनुकूल।

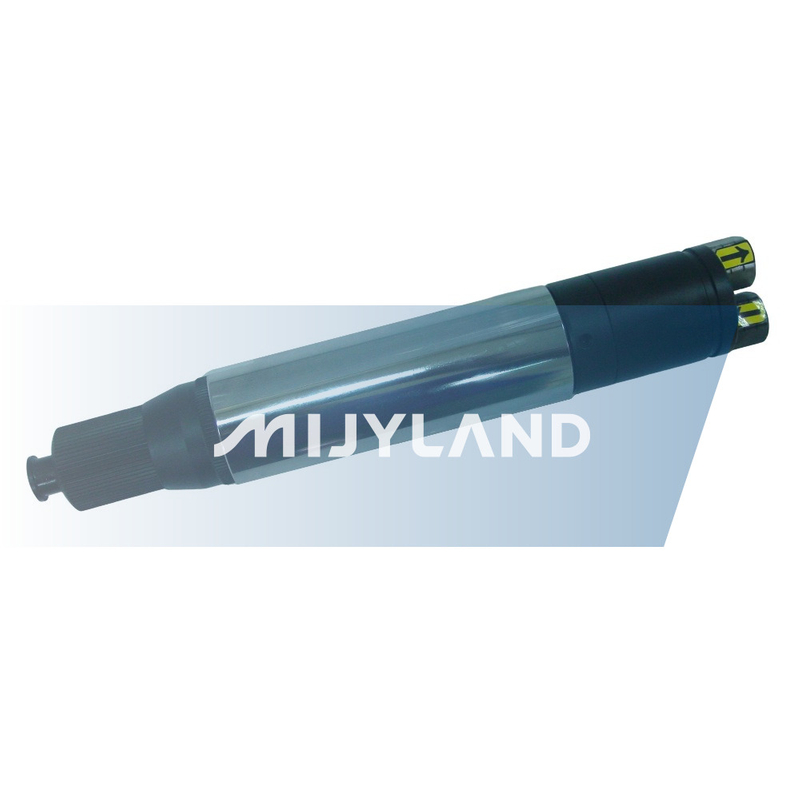

यह स्वचालित वायवीय पेचकश एक लोहे के मध्य और बाहरी आधार को अपनाता है और स्वचालित मशीनों पर उपयोग के लिए उपयुक्त है।
अद्वितीय रंग प्रबंधन प्रणाली विभिन्न टॉर्क आकारों को अलग करने के लिए सरल रंगों का उपयोग करती है, प्रभावी टॉर्क गुणवत्ता प्रबंधन करती है, और सभी स्वचालन उपकरणों के लिए उपयुक्त है।
जब लोड पूर्व निर्धारित टॉर्क मान तक पहुंच जाएगा, तो एयर मोटर स्वचालित रूप से बंद हो जाएगी।
दो-छेद वेंटिलेशन शुरू होता है, केवल आगे की ओर घूमता है (लॉकिंग स्क्रू), पर्यावरण के अनुकूल।
यह स्वचालित वायवीय पेचकश एक लोहे के मध्य और बाहरी आधार को अपनाता है और स्वचालित मशीनों पर उपयोग के लिए उपयुक्त है।
अद्वितीय रंग प्रबंधन प्रणाली विभिन्न टॉर्क आकारों को अलग करने के लिए सरल रंगों का उपयोग करती है, प्रभावी टॉर्क गुणवत्ता प्रबंधन करती है, और सभी स्वचालन उपकरणों के लिए उपयुक्त है।
नमूना | कोई लोड गति नहीं | वज़न | आकार | वायुदाब | न्यूनतम पाइप व्यास | वायु की खपत | टॉर्क रेंज | शुद्धता | लॉक करने की क्षमता | |||
A | B | C | यांत्रिक दांत | स्वयं दोहन | ||||||||
आरपीएम | g | मिमी | मिमी | मिमी | किग्रा/सेमी³ | मिमी | मी³/मिनट | केजीएफ-सेमी | % | |||
टी10एमबी/ओई | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5-2 | ±3 | एम1.4-एम2.2 | एम1.1-एम1.7 |
टी20एमबी/ओई | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | एम1.7-एम3.4 | एम1.4-एम2.7 |
टी30एमबी/ओई | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | एम2.5-एम4.3 | एम2.0-एम3.4 |
टी35एमबी/ओई | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | एम2.5-एम4.5 | एम2.0-एम3.5 |
टी38एमबी/ओई | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | एम2.5-एम4.8 | एम2.0-एम3.8 |
टी40एमबी/ओई | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | एम2.8-एम5.0 | एम2.3-एम4.1 |
टी45एमबी/ओई | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | एम3.4-एम5.6 | एम2.7-एम4.5 |
टी48एमबी/ओई | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | एम2.8-एम5.8 | एम2.3-एम4.5 |
टी50एमबी/ओई | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | एम3.2-एम6.0 | एम2.6-एम4.8 |
टी55एमबी/ओई | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | एम3.2-एम6.5 | एम2.6-एम5.2 |
टी60एमबी/ओई | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | एम3.3-एम6.0 |
टी65एमबी/ओई | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | एम4.1-एम7.1 |
टी68एमबी/ओई | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | एम4.8-एम8.6 |
▲ विशिष्टताएँ बिना किसी पूर्व सूचना के परिवर्तन के अधीन हैं।
★【अनुकूलन】विशिष्ट विशिष्टताओं को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें।
★ [टिप्स] टॉर्क वैल्यू रेंज केवल संदर्भ के लिए है, और वास्तविक टॉर्क प्रदर्शन उपयोग की स्थितियों और पर्यावरण के कारण भिन्न हो सकता है।
★ [टिप] भागों के स्थायित्व को सुनिश्चित करने और उपकरण के जीवन को बढ़ाने के लिए, यह अनुशंसा की जाती है कि ऑपरेशन के दौरान काम करने वाला टॉर्क उपकरण के अधिकतम टॉर्क मूल्य के 70% से अधिक नहीं होना चाहिए। लंबे समय तक उपकरण को उसके अधिकतम टॉर्क पर उपयोग करने से पुर्जे तेजी से खराब हो सकते हैं और उपकरण का जीवन छोटा हो सकता है। इस सिद्धांत का उपयोग उपयुक्त मॉडल के चयन के लिए एक महत्वपूर्ण आधार के रूप में भी किया जा सकता है।
नमूना | कोई लोड गति नहीं | वज़न | आकार | वायुदाब | न्यूनतम पाइप व्यास | वायु की खपत | टॉर्क रेंज | शुद्धता | लॉक करने की क्षमता | |||
A | B | C | यांत्रिक दांत | स्वयं दोहन | ||||||||
आरपीएम | g | मिमी | मिमी | मिमी | किग्रा/सेमी³ | मिमी | मी³/मिनट | केजीएफ-सेमी | % | |||
टी10एमबी/ओई | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5-2 | ±3 | एम1.4-एम2.2 | एम1.1-एम1.7 |
टी20एमबी/ओई | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | एम1.7-एम3.4 | एम1.4-एम2.7 |
टी30एमबी/ओई | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | एम2.5-एम4.3 | एम2.0-एम3.4 |
टी35एमबी/ओई | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | एम2.5-एम4.5 | एम2.0-एम3.5 |
टी38एमबी/ओई | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | एम2.5-एम4.8 | एम2.0-एम3.8 |
टी40एमबी/ओई | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | एम2.8-एम5.0 | एम2.3-एम4.1 |
टी45एमबी/ओई | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | एम3.4-एम5.6 | एम2.7-एम4.5 |
टी48एमबी/ओई | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | एम2.8-एम5.8 | एम2.3-एम4.5 |
टी50एमबी/ओई | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | एम3.2-एम6.0 | एम2.6-एम4.8 |
टी55एमबी/ओई | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | एम3.2-एम6.5 | एम2.6-एम5.2 |
टी60एमबी/ओई | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | एम3.3-एम6.0 |
टी65एमबी/ओई | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | एम4.1-एम7.1 |
टी68एमबी/ओई | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | एम4.8-एम8.6 |
▲ विशिष्टताएँ बिना किसी पूर्व सूचना के परिवर्तन के अधीन हैं।
★【अनुकूलन】विशिष्ट विशिष्टताओं को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें।
★ [टिप्स] टॉर्क वैल्यू रेंज केवल संदर्भ के लिए है, और वास्तविक टॉर्क प्रदर्शन उपयोग की स्थितियों और पर्यावरण के कारण भिन्न हो सकता है।
★ [टिप] भागों के स्थायित्व को सुनिश्चित करने और उपकरण के जीवन को बढ़ाने के लिए, यह अनुशंसा की जाती है कि ऑपरेशन के दौरान काम करने वाला टॉर्क उपकरण के अधिकतम टॉर्क मूल्य के 70% से अधिक नहीं होना चाहिए। लंबे समय तक उपकरण को उसके अधिकतम टॉर्क पर उपयोग करने से पुर्जे तेजी से खराब हो सकते हैं और उपकरण का जीवन छोटा हो सकता है। इस सिद्धांत का उपयोग उपयुक्त मॉडल के चयन के लिए एक महत्वपूर्ण आधार के रूप में भी किया जा सकता है।
पीएलसी स्वचालन उपकरण सटीक टॉर्क नियंत्रण के लिए एम5 सिग्नल होल से जुड़ सकते हैं और फ्लोटिंग ताले, फिसलने वाले दांतों या लापता ताले को रोक सकते हैं।
जब लोड पूर्व निर्धारित टॉर्क मान तक पहुंच जाता है, तो वायवीय स्क्रूड्राइवर क्लच ट्रिप हो जाएगा और मोटर स्वचालित रूप से चलना बंद कर देगी।
पाइपलाइनों को कॉन्फ़िगर करते समय, पानी फिल्टर, दबाव विनियमन वाल्व, तेल इंजेक्टर और अन्य उपकरण स्थापित करने की आवश्यकता होती है।
वायु दाब पाइप व्यास और कार्यशील वायु दाब के चयन के लिए, कृपया वायवीय पेचकश की विशिष्टता तालिका देखें।
स्वचालित उपकरण स्थापित करते समय, यह सुनिश्चित करने के लिए एक त्वरित निकास वाल्व स्थापित किया जाना चाहिए कि उपकरण पाइपलाइन वायु दबाव से बाधित न हों।
वायवीय स्क्रूड्राइवर के M5 सिग्नल कनेक्टर से कनेक्ट करने के लिए एक प्रेशर सेंसर का उपयोग करें।
[नोट] OE पर्यावरण के अनुकूल उपकरणों के काले वायु इनलेट छेद हवा के सेवन के लिए हैं और चांदी वाले निकास के लिए हैं। यदि सेवन और निकास दिशाएं उलट जाती हैं, तो यह मोटर के संचालन को प्रभावित करेगा।
【टिप्पणी】
| प्रतीक | नाम का हिस्सा |
| P | वायु दाब स्रोत |
| A | पानी साफ़ करने की मशीन |
| B | दबाव विनियमन वाल्व |
| C | ओइलर |
| D | सोलेनोइड वाल्व |
| E | त्वरित निकास वाल्व |
| F | M5 प्रेशर सेंसर |
| S | वायवीय पेचकश |
| X1 | 1/4' पीटी सिल्वर हेक्सागोनल निकास छेद |
| एक्स2 | 1/4' पीटी ब्लैक हेक्सागोनल एयर इनलेट |
| एम5 | M5 सिग्नल छेद |
पीएलसी स्वचालन उपकरण सटीक टॉर्क नियंत्रण के लिए एम5 सिग्नल होल से जुड़ सकते हैं और फ्लोटिंग ताले, फिसलने वाले दांतों या लापता ताले को रोक सकते हैं।
जब लोड पूर्व निर्धारित टॉर्क मान तक पहुंच जाता है, तो वायवीय स्क्रूड्राइवर क्लच ट्रिप हो जाएगा और मोटर स्वचालित रूप से चलना बंद कर देगी।
पाइपलाइनों को कॉन्फ़िगर करते समय, पानी फिल्टर, दबाव विनियमन वाल्व, तेल इंजेक्टर और अन्य उपकरण स्थापित करने की आवश्यकता होती है।
वायु दाब पाइप व्यास और कार्यशील वायु दाब के चयन के लिए, कृपया वायवीय पेचकश की विशिष्टता तालिका देखें।
स्वचालित उपकरण स्थापित करते समय, यह सुनिश्चित करने के लिए एक त्वरित निकास वाल्व स्थापित किया जाना चाहिए कि उपकरण पाइपलाइन वायु दबाव से बाधित न हों।
वायवीय स्क्रूड्राइवर के M5 सिग्नल कनेक्टर से कनेक्ट करने के लिए एक प्रेशर सेंसर का उपयोग करें।
[नोट] OE पर्यावरण के अनुकूल उपकरणों के काले वायु इनलेट छेद हवा के सेवन के लिए हैं और चांदी वाले निकास के लिए हैं। यदि सेवन और निकास दिशाएं उलट जाती हैं, तो यह मोटर के संचालन को प्रभावित करेगा।
【टिप्पणी】
| प्रतीक | नाम का हिस्सा |
| P | वायु दाब स्रोत |
| A | पानी साफ़ करने की मशीन |
| B | दबाव विनियमन वाल्व |
| C | ओइलर |
| D | सोलेनोइड वाल्व |
| E | त्वरित निकास वाल्व |
| F | M5 प्रेशर सेंसर |
| S | वायवीय पेचकश |
| X1 | 1/4' पीटी सिल्वर हेक्सागोनल निकास छेद |
| एक्स2 | 1/4' पीटी ब्लैक हेक्सागोनल एयर इनलेट |
| एम5 | M5 सिग्नल छेद |
P1 स्क्रूड्राइवर चालू होने पर M5 सिग्नल छेद द्वारा पता लगाए गए दबाव को इंगित करता है।
P0 का मतलब है कि जब टॉर्क लक्ष्य मान तक पहुंचता है, तो M5 सिग्नल छेद हवा के दबाव को चालू से बंद में बदल देगा, और दबाव मान शून्य होगा।
दबाव स्विच P1 और P0 क्रमशः चालू और बंद दर्शाते हैं, और PLC को इस तरह से सूचित किया जाता है।
Ts1 टॉलरेंस ज़ोन से कम है, जिसका अर्थ है फ्लोटिंग लॉक, Ts2 लॉकिंग टॉलरेंस ज़ोन में है, जिसका अर्थ है कि लॉकिंग पूरी हो गई है, और Ts3, जो टॉलरेंस ज़ोन से अधिक है, का मतलब है कि स्क्रू फिसल रहा है।
P1 स्क्रूड्राइवर चालू होने पर M5 सिग्नल छेद द्वारा पता लगाए गए दबाव को इंगित करता है।
P0 का मतलब है कि जब टॉर्क लक्ष्य मान तक पहुंचता है, तो M5 सिग्नल छेद हवा के दबाव को चालू से बंद में बदल देगा, और दबाव मान शून्य होगा।
दबाव स्विच P1 और P0 क्रमशः चालू और बंद दर्शाते हैं, और PLC को इस तरह से सूचित किया जाता है।
Ts1 टॉलरेंस ज़ोन से कम है, जिसका अर्थ है फ्लोटिंग लॉक, Ts2 लॉकिंग टॉलरेंस ज़ोन में है, जिसका अर्थ है कि लॉकिंग पूरी हो गई है, और Ts3, जो टॉलरेंस ज़ोन से अधिक है, का मतलब है कि स्क्रू फिसल रहा है।
Q1: टूल टॉर्क को कैसे समायोजित करें?
उत्तर: कृपया टॉर्क समायोजन रिंग को घुमाएँ:
- दाएं मुड़ें → टॉर्क बढ़ता है (कठोर)
- बाएं मुड़ें → टॉर्क कम हो जाता है (ढीला हो जाता है)
नोट: उपकरण के बड़े टॉर्क के कारण, कृपया समायोजन के लिए उपकरण को एक शिकंजा में जकड़ें। अनुचित संचालन से उपकरण को नुकसान हो सकता है।
Q2: पाइप जोड़ स्थापित करने से पहले मुझे क्या ध्यान देना चाहिए?
उत्तर: कृपया पहले पुष्टि करें कि पाइप में कोई बाहरी पदार्थ नहीं है और सुनिश्चित करें कि जोड़ साफ और क्षतिग्रस्त नहीं है। सही स्थापना से वायुदाब की असामान्यताओं और उपकरण की खराबी से बचा जा सकता है।
Q3: वायु नलिकाओं की योजना कैसे बनाएं?
ए: वायु पाइप को मुख्य वायु पाइप, शाखा वायु पाइप और वायु दबाव पाइप में विभाजित किया गया है:
- मुख्य वायु पाइप का दबाव 7-9 किग्रा/सेमी² बनाए रखने की सिफारिश की जाती है, और आंतरिक व्यास कम से कम 1 इंच होना चाहिए।
- यह अनुशंसा की जाती है कि वायु दाब ट्यूब की लंबाई 3 मीटर से अधिक नहीं होनी चाहिए (सीधी रेखा को खोलकर गणना की जाती है)।
- दबाव को तीन-बिंदु संयोजन या दबाव विनियमन वाल्व द्वारा समायोजित किया जाता है। कृपया टूल मैनुअल में 'वायु दबाव और न्यूनतम पाइप व्यास' विनिर्देश तालिका देखें।
यदि साइट पर वातावरण में सुधार नहीं किया जा सकता है और दबाव अपर्याप्त है, तो अधिक टॉर्क वाला मॉडल खरीदने की सिफारिश की जाती है।
Q4: वायु दाब पाइपलाइन को कैसे साफ रखें?
उत्तर: नमी और धूल के संचय से बचने के लिए कृपया पाइपलाइनों और त्वरित कनेक्टर्स को नियमित रूप से साफ करें। लंबे समय तक सफाई की उपेक्षा करने से पाइप का भीतरी व्यास सिकुड़ जाएगा, जिससे वायु प्रवाह और उपकरण का प्रदर्शन प्रभावित होगा।
Q1: टूल टॉर्क को कैसे समायोजित करें?
उत्तर: कृपया टॉर्क समायोजन रिंग को घुमाएँ:
- दाएं मुड़ें → टॉर्क बढ़ता है (कठोर)
- बाएं मुड़ें → टॉर्क कम हो जाता है (ढीला हो जाता है)
नोट: उपकरण के बड़े टॉर्क के कारण, कृपया समायोजन के लिए उपकरण को एक शिकंजा में जकड़ें। अनुचित संचालन से उपकरण को नुकसान हो सकता है।
Q2: पाइप जोड़ स्थापित करने से पहले मुझे क्या ध्यान देना चाहिए?
उत्तर: कृपया पहले पुष्टि करें कि पाइप में कोई बाहरी पदार्थ नहीं है और सुनिश्चित करें कि जोड़ साफ और क्षतिग्रस्त नहीं है। सही स्थापना से वायुदाब की असामान्यताओं और उपकरण की खराबी से बचा जा सकता है।
Q3: वायु नलिकाओं की योजना कैसे बनाएं?
ए: वायु पाइप को मुख्य वायु पाइप, शाखा वायु पाइप और वायु दबाव पाइप में विभाजित किया गया है:
- मुख्य वायु पाइप का दबाव 7-9 किग्रा/सेमी² बनाए रखने की सिफारिश की जाती है, और आंतरिक व्यास कम से कम 1 इंच होना चाहिए।
- यह अनुशंसा की जाती है कि वायु दाब ट्यूब की लंबाई 3 मीटर से अधिक नहीं होनी चाहिए (सीधी रेखा को खोलकर गणना की जाती है)।
- दबाव को तीन-बिंदु संयोजन या दबाव विनियमन वाल्व द्वारा समायोजित किया जाता है। कृपया टूल मैनुअल में 'वायु दबाव और न्यूनतम पाइप व्यास' विनिर्देश तालिका देखें।
यदि साइट पर वातावरण में सुधार नहीं किया जा सकता है और दबाव अपर्याप्त है, तो अधिक टॉर्क वाला मॉडल खरीदने की सिफारिश की जाती है।
Q4: वायु दाब पाइपलाइन को कैसे साफ रखें?
उत्तर: नमी और धूल के संचय से बचने के लिए कृपया पाइपलाइनों और त्वरित कनेक्टर्स को नियमित रूप से साफ करें। लंबे समय तक सफाई की उपेक्षा करने से पाइप का भीतरी व्यास सिकुड़ जाएगा, जिससे वायु प्रवाह और उपकरण का प्रदर्शन प्रभावित होगा।
